在水泥生产中，原料的易烧性直接影响熟料的产量、热耗、质量以及生产成本。通常认为，石灰石中SiO₂含量越低，活性越好，越容易烧；反之，SiO₂含量越高，活性越差，越难烧。然而，实际案例却显示，这一规律并不总是成立。
以我国最早引进的四种预分解窑中的两家为例：
LZ水泥厂（SLC窑）：石灰石CaO含量约53%，SiO₂杂质含量仅1.82%。
JD水泥厂：石灰石CaO含量低于49%，SiO₂杂质含量高达8%以上。
按照常规判断，LZ厂的石灰石应更易烧，但实际结果恰恰相反：JD厂的石灰石活性更好，易烧性更优。

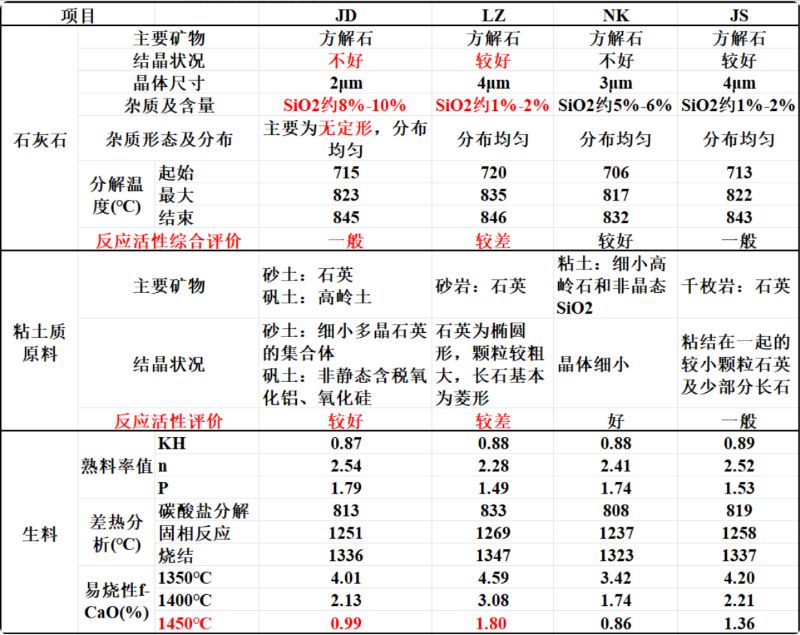

原因在于矿物结构而非化学成分：LZ厂石灰石：方解石矿物晶体尺寸较大（约4微米），结晶状况良好，活性反而较差。JD厂石灰石：方解石晶体尺寸较小（约2微米），结晶状况较差，且尽管SiO₂含量高，但这些SiO₂主要以无定形体存在，分布均匀，因此活性更好。
此外，两厂的粘土质原料也存在显著差异：LZ厂：使用砂岩，含椭圆形粗大晶体及菱形长石结构，易烧性较差。JD厂：采用砂土与矾土，砂土由细小的多晶石英集合体组成，矾土中高岭土多为非晶态含水Al₂O₃和SiO₂，易烧性明显更优。

综合试验结果表明：原料的矿物性能对易烧性的影响，往往大于化学成分本身。例如，将JD厂的砂土、矾土与LZ厂的石灰石搭配使用，生料易烧性便得到大幅改善，进一步印证了粘土质原料性能的关键作用。
优选原料的原则：
石灰石：以含微晶方解石、结晶不良、杂质（即使SiO₂略高）为无定形结构且分布均匀的矿体资源最佳。
粘土质原料：优先选用含非晶态SiO₂的风化粘土，次选含微晶石英的原料，尽量避免使用含粗大颗粒石英的砂岩。
推荐的分析检测方法：
化学分析：测定原料、生料、熟料的化学成分。
扫描电镜、透射电镜、电子探针：观察晶体结构、形貌、晶粒大小及杂质赋存形式。
XRD：分析物相性质及晶体尺寸。
差热分析：测定碳酸盐分解温度区间、粘土脱水、固相反应及烧结温度。
易烧性试验：直接评估生料的烧成性能。
综上，评价原料易烧性时，不能仅看SiO₂含量高低，更应关注其存在形态与矿物结构。合理搭配石灰石与粘土质原料，可显著改善生料易烧性，从而优化熟料产量、热耗、质量与成本。
有关本文：
文章内容来源于水泥窑炉与污染物减排
