内容介绍
近年来,许多水泥企业开始使用替代燃料,并普遍采用直接投入分解炉的方式。但投加位置的选择,往往成为影响效果的关键——同一个分解炉,移动几米,燃烧行为可能截然不同。

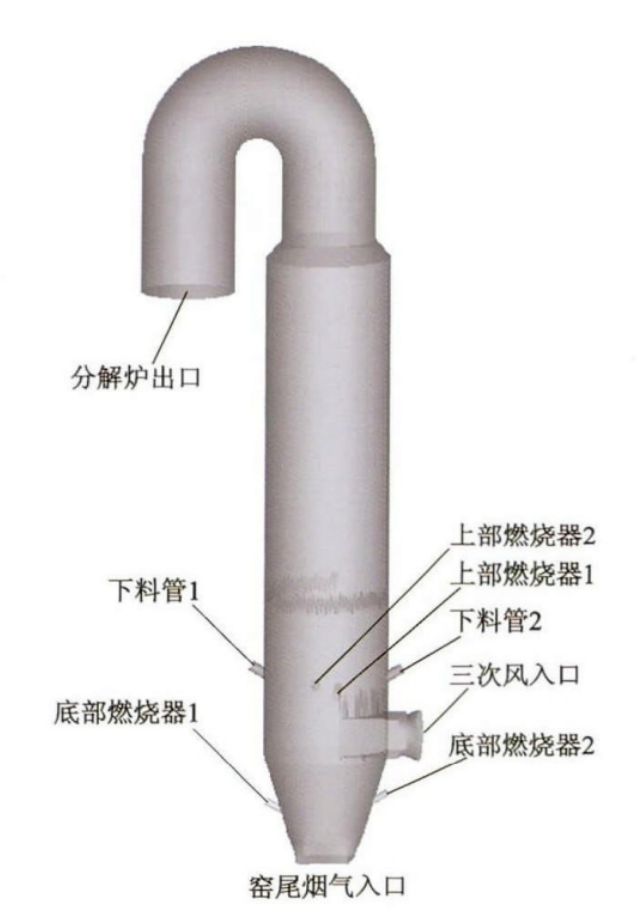

问题的根源在于:分解炉内部的温度、O₂浓度和速度分布极不均匀。例如,炉出口O₂可能只有2%,但不同高度、截面差异很大。2017年《水泥》杂志的一篇CFD模拟研究显示,某分解炉中三次风单向入炉,与窑尾烟气汇合后沿旋转方向向左上方运动,导致不同截面速度严重不均。

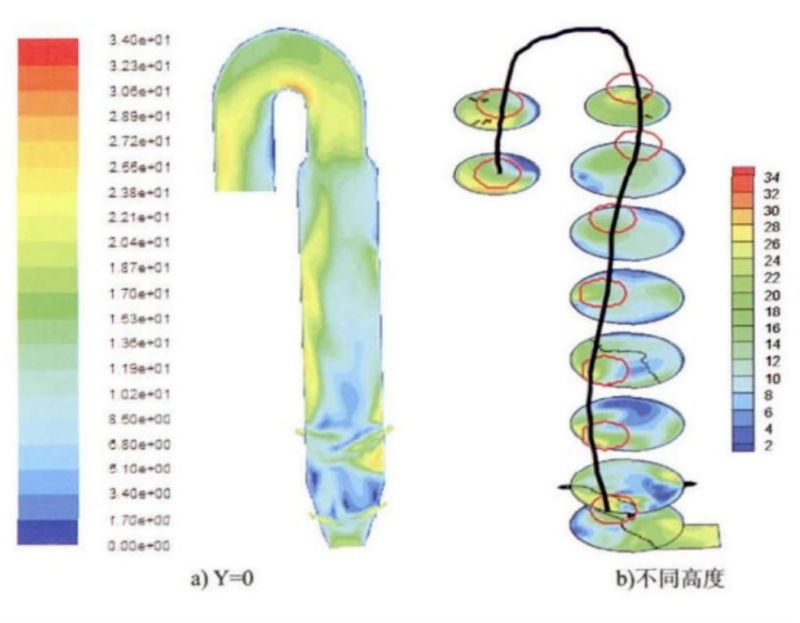

分解炉速度分布云图
三次风入口处速度矢量尤其复杂,是流场不均的主要源头。气体顺时针旋转上升,与左侧下料物料混合后速度进一步增大,反而使截面中间区域烟气少、速度低。

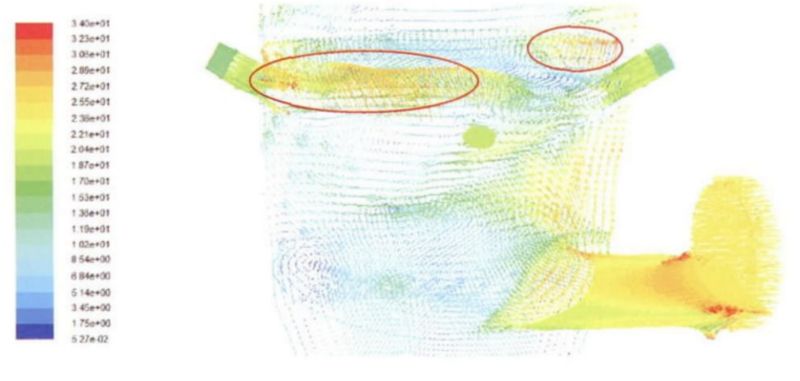

三次风入口处的速度矢量图
替代燃料(尺寸大、水分高、形状各异)与煤粉性质差异大,因此投加位置需遵循几条实用准则:
要找“高温+高氧”区域,并远离大量C₄生料,否则可能未着火就熄灭。但对于秸秆类水分极低、着火很快的燃料,反而可投入有生料覆盖处,以防局部过热。
避免与壁面接触。如塑料加热后会变粘(实验显示:900℃、9% O₂下,3.1秒开始熔化,6.0秒近球形),可能粘壁并裹住生料落入窑内。
喂入区气流速度要高。2018年一项RDF模拟研究发现,大粒径RDF喂入后会在重力作用下下沉,在锥部缩口被高速气流带起,到中部低速区再次下落,形成反复循环;部分会落入烟室。另外,替代燃料易产生颗粒群效应,使气流难以吹散,加剧沉降。该模拟曾因RDF密度设定有误导致粒径判断偏差,但循环沉降趋势明确。

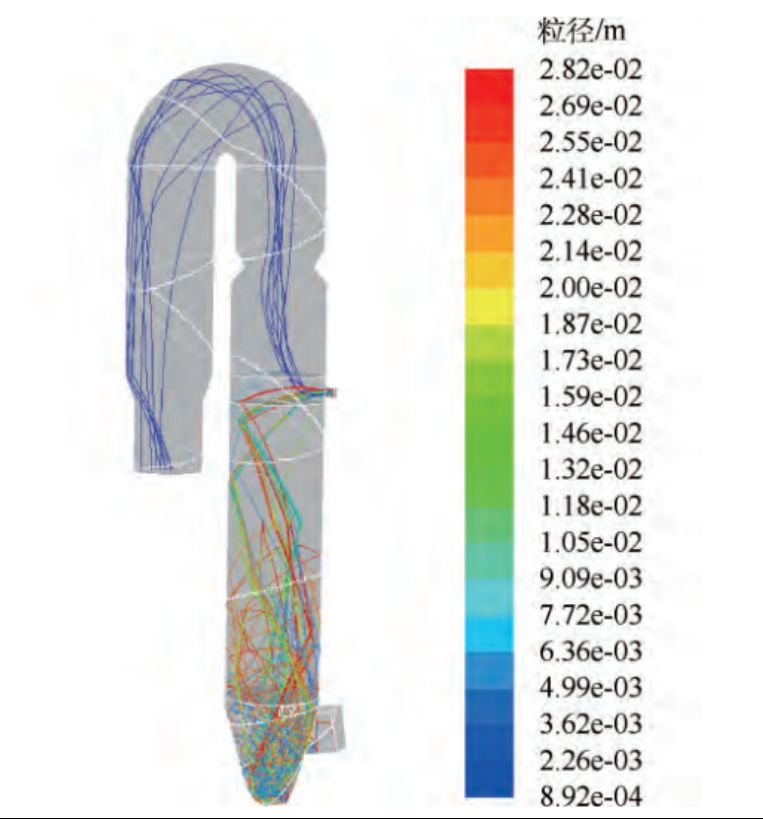

RDF在分解炉内的运动轨迹
同时要关注喂入位置的气体组成,以减少污染物生成。
如果单点喂入效果不佳,可以考虑多点喂入以改善分散、减轻颗粒群效应,但需注意多点漏风问题。正如2014年《ZKG》文章所总结:“可能仅仅将替代燃料喂入位置移动几米,就会获得完全不同的运动和燃烧行为。”每个企业的分解炉结构和燃料特性不同,最佳投加点需要通过模拟或实测来确定——这往往决定了替代燃料应用的成败。
