摘 要：影响水泥强度的因素诸多，本文主要研究同厂、 同品种、同水灰比的水泥细度对水泥强度值的影响进行实验，得出了水泥细度的变化影响水泥强度的变化是怎样的线性关系，阐明了水泥细度对早期强度影响较大，对后期强度影响不明显。关键词：水泥细度；比表面积；水泥强度；水泥水化速度；早期强度0 前言在目前的水泥应用中，水泥的细度对强度值的影响不亚于水灰比对强度的影响，故水泥的细度与强度值有直接关系，在水泥生产过程中，同样的水泥熟料会因制的水泥细度不同，强度产生很大的差异，细度越细，水泥的比表面积值越大，从而水泥的强度值越高，反之强度低。同样，水泥熟料的成分同样影响着强度，为了缩小误差范围，本团队就同厂同品种、细度不同的水泥进行抗折抗压值的试验。
01 试验采用的原材料
1.1 水泥
试验采用了同一水泥厂细度不同的P·O42.5普通硅酸盐水泥进行了比对试验：
1号：45μm筛余5.0%(比表面积350m²/kg)
2号：45μm筛余6.0%(比表面积320m²/kg)
3号：45μm筛余7.0%(比表面积310m²/kg)
4号：45μm筛余10.0%(比表面积320m²/kg)
5号：45μm筛余11.0%(比表面积330m²/kg)
1.2 标准砂
厦门艾斯欧标准砂厂生产的水泥强度试验专用砂
1.3 水蒸馏水。
02 试验
由于使用同一家水泥厂生产的水泥，生料的化学组分、燃窑的直径、长度相同，熟料的熔融程度相同，水泥矿相组分也相同，因此水泥性能的差异可忽略不计。

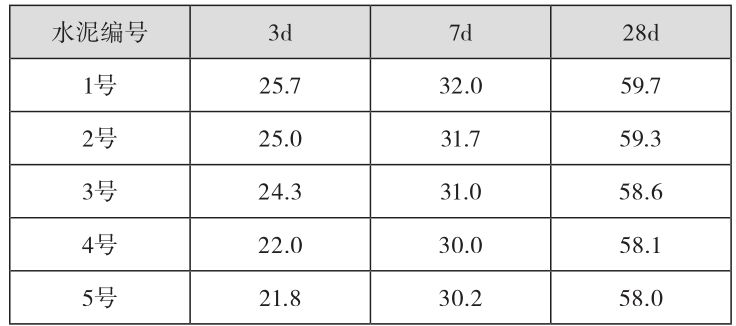

表1 水泥各龄期强度，MPa

03 水泥强度与龄期不同的关系

水泥细度与不同水泥厂水泥3d龄期的曲线关系见图1。

图1 水泥细度与3d强度的关系

水泥细度与不同水泥厂水泥28d龄期的曲线关系见图2。

图2 水泥细度与28d强度的关系试验

结果分析：从强度与龄期的图示分析，水泥细度越细，比表面积越大，筛余量越小，水泥的早期强度越好。在相同厂家、相同强度等级、相同水灰比时，水泥细度决定了水泥强度的早期强度差别。对于长龄期强度的影响并不大。
04 结果
讨论同一配比下的同一厂家生产的水泥早期强度差别过大，但后期强度基本没有区别，这是水泥水化速度、水化程度决定的，水泥的水化速度与水泥本身细度大小有绝对关系，水泥颗粒小，比表面积大，水泥的水化速度快，水泥早期产生的强度高，而水泥颗粒大，比表面积相对较小，水泥的水化速度相对较慢，其早期强度比较低。
即水泥颗料的大小决定了早期强度的高低，颗粒小，比表面积大，早期强度高；颗粒大，比表面积小，早期强度低。在符合标准养护的条件下，随着养护时间的增长，水化程度逐渐增大，颗粒小的水泥水化已趋近完成，后期强度增长缓慢，而细度大的水泥水化过程逐渐加深，强度在继续增长，随着水化程度的加深，后期的强度有持续增强，后期强度的增长速度比水泥细度小的水泥快。
今年是GB 175-2023《通用硅酸盐水泥》的施行之年，新施行的标准，对普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰质硅酸盐水泥、复合硅酸盐水泥的细度要求与2007版有较大的差异，新标准要求其45μm方孔筛筛余不低于5%。故从水泥细度方面对强度的影响是各水泥厂在生产过程中应考虑的重要题，原先对于越细越强的规律被推翻。所以在控制水泥强度方面，水泥厂在考虑成本的同时，要研究出其他有效方法进行合理、合规、合格的生产。
有关本文：
作者：刘金龙，颜 峰，张彦鹏，李 岩，孙健，殷祥男，郭旭，王伟智，丁 源，杨君健
单位：中国国检测试控股集团股份有限公司
